处理3米×6米的超大板面玻璃（常见于大型商场、机场、超高层建筑幕墙），其厚度通常在15mm-25mm甚至更厚，单块重量可达 1吨至3吨。以下是针对此类超规格玻璃的专业切割与搬运方案，重点在于安全控制与变形预防。

一、 切割方案：无法手动，必须使用CNC高速水切割或全自动切割机

核心原则： 3米×6米的玻璃不能使用手持式切割刀（仅限2米内），必须采用全自动数控设备。

1. 优选：CNC五轴水切割（加砂水刀）

适用：夹胶玻璃、超白玻璃、厚度>19mm的玻璃。

优势：

无热应力：避免玻璃因切割热应力自爆。

可切异形：圆孔、弧形边一次成型。

精度高：误差≤±0.5mm，避免安装时边缘碰撞。

关键要求：水切割平台必须能容纳3.2m×6.2m的玻璃，且平台需带真空吸附功能，防止切割时玻璃移位。

2. 次选：全自动CNC高速划线切割机（带油压断料）

适用：普通浮法玻璃、厚度12-19mm。

关键部件：

刀轮：使用进口硬质合金刀轮（角度135°-150°），压力自动调节（避免划透）。

掰板台：切割后需配备气动掰板台，利用真空吸盘和气缸自动下压断片，严禁人工敲击。

必须避免：使用手动吸盘吊架配合人工划线切割——很危险，容易导致玻璃在切割中自爆伤人或边缘崩边报废。

3. 切割流程注意点

排版优化：利用CAD套料软件更大化出材率（3×6米原片通常需定制，库存板极少）。

防护：切割区域需设防爆围挡，操作人员穿防割服。

二、 搬运方案：气浮+重型真空吸盘吊架+专用运输架

核心难点：3×6米玻璃刚性极低，水平搬运时中间会下垂弯曲，导致自爆；垂直搬运时需防倾倒。

1. 车间内/切割台间搬运：气浮台 + 重型吸盘龙门吊

气浮台：在切割台与下一工位之间铺设气浮板（空气膜悬浮原理）。玻璃底部与台面形成0.1mm气隙，可用极小的推力水平移动，且无接触无划伤。

吸盘吊架：

结构：A型或龙门式框架，带8-12个独立真空吸盘（单个吸盘直径≥300mm）。

控制：必须采用同步起降+防脱落报警系统。每个吸盘有独立真空传感器，任一吸盘漏气立即报警并保持其余吸盘吸力。

翻转功能：若需从水平切割转为竖直堆放，吊架需具备90°翻转机构。

2. 室内短距离转运：专用L型运输车

严禁：使用普通叉车货叉直接铲起玻璃，会导致底部应力集中碎裂。

正确：使用倾斜式玻璃专用运输车（L型架），架体带万向充气轮胎和防震橡胶垫。

操作：用吸盘吊架将玻璃竖直放置到L型架上，用绑带在高度方向至少3道绑扎（顶部、中部、下部）。

角度：运输架向后倾斜10°-15°，使玻璃重心后靠，防止前倾翻倒。

3. 长距离运输（厂外或工地内）：专用A字架拖车

A字架：两侧为软木或聚氨酯垫，玻璃之间夹无酸泡沫板（防止互相摩擦划伤）。

限位：单次运输不超过6片，且每片独立绑扎。车速不得超过40km/h，避免急刹车玻璃前冲。

警示：3米高度已超出普通货车栏板，需申报超限运输，悬挂明显警示标志。

三、 安装现场搬运：真空吸盘抓举器 + 电动玻璃吸盘

当玻璃运至安装楼层（例如距地面50米以上），需进行水平或垂直姿态转换。

设备：电动真空玻璃吸盘（多人协同）。

至少4个独立吸盘（推荐6个），吸盘手柄带手动泄压阀。

吸盘直径≥150mm，单个垂直提升力≥100kg。

必须配备蓄能器：即使断电或气管脱落，仍能保持真空至少30分钟。

操作：

6人操作：4人持吸盘（四角），2人辅助扶正。

先试吸：提起一角10cm，确认吸牢后再整体起吊。

严禁：单点吊装或使用普通尼龙吊带直接捆绑玻璃边缘（会导致应力破裂）。

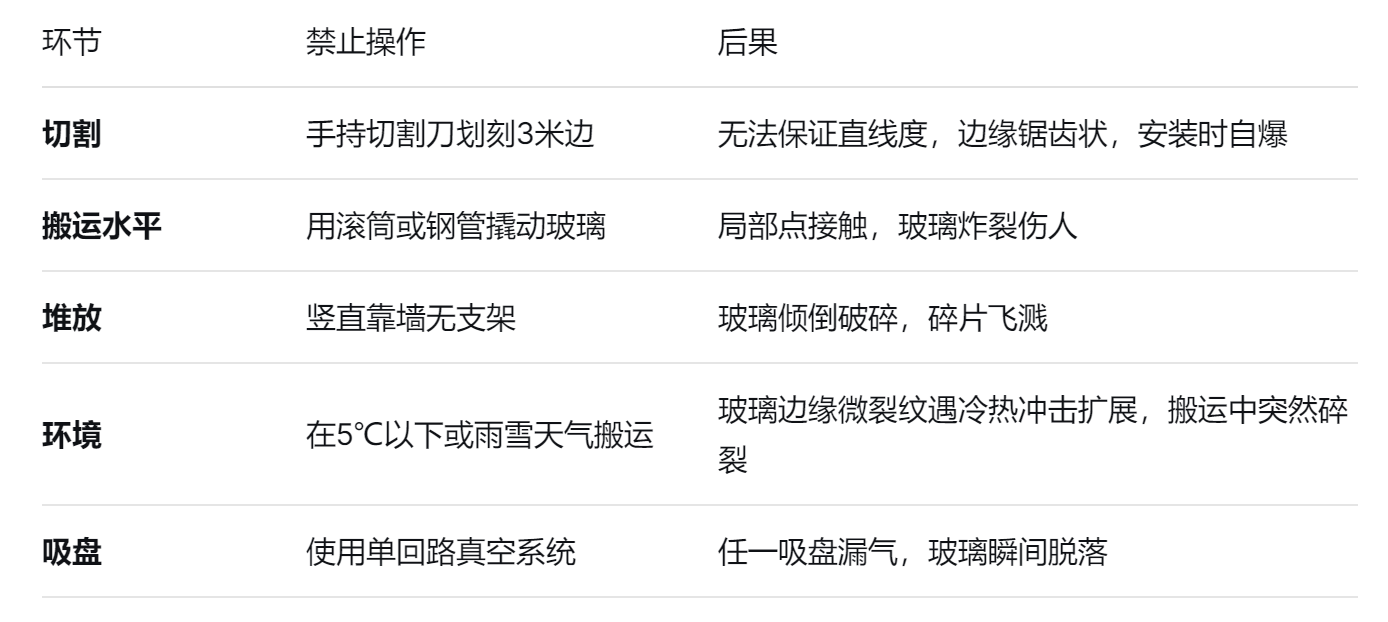

四、 关键安全与质量禁忌

五、 替代方案：当无法整体搬运时

如果现场条件受限（如狭窄电梯、脚手架通道），可考虑：

分块切割后现场拼接：将3×6米拆分为2块3×3米或3块2×3米，采用结构胶+不锈钢夹具连接。但需经结构计算，且外观有缝。

定制中空玻璃单元：在工厂完成合片，整体搬运。但重量更大（中空层充氩气后，3×6米双银Low-E中空玻璃可能超过2.5吨），需更大吨位吊车。
