台面板（通常指厨房台面、浴室柜台面）上的洗手盆孔加工，需要同时满足尺寸精度（盆与台面平齐或台下盆的承重结构）、边缘质量（无崩边、无微裂纹）以及生产效率（与流水线节拍匹配）的要求。

以下是玻璃切割机实现洗手盆孔加工的核心技术解析：

一、 加工方式的演进：从“模板仿形”到“CNC数控”

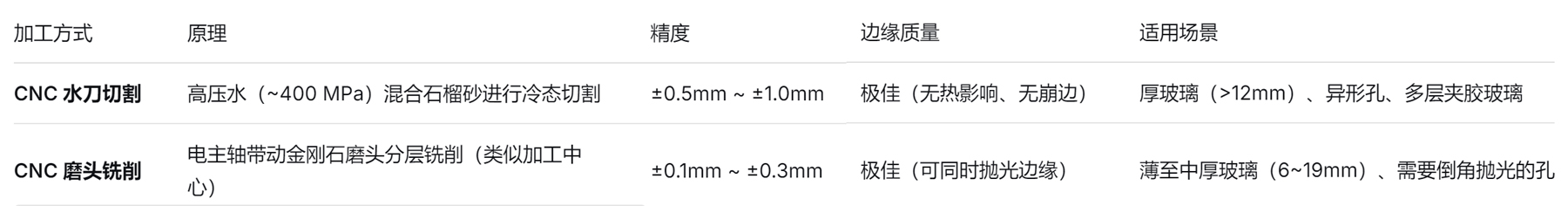

传统的洗手盆孔加工依赖人工+模板+手持水切割或简易仿形机，存在精度低、效率差、边缘质量不稳定等问题。现代加工普遍采用CNC（计算机数控）玻璃加工中心或全自动桥式切割机，主要实现方式分为两大类：

二、加工的关键技术模块

要实现洗手盆孔（通常为矩形圆角、椭圆形或不规则异形）的高精度加工，设备必须具备以下核心能力：

1. 高精度定位与工件坐标系建立

X/Y/Z 轴驱动：采用高精度滚珠丝杠+直线导轨或齿轮齿条+伺服驱动。重复定位精度要求 ≤ ±0.05mm。

视觉定位系统（CCD，电荷耦合器件）：

对于已钢化的玻璃或需要避开印刷图案的台面，设备通过工业相机识别玻璃边缘、角点或预先印刷的靶标（Mark点），自动修正玻璃放置时的角度偏差（ZUI大可修正 ±5° 的偏转）。

这是实现“盲切”或“套切”的核心，确保盆孔相对于玻璃丝印图案（如花纹）的位置准确。

2. 切割路径的优化与补偿

刀补功能：无论是水刀喷嘴直径（0.8~1.2mm）还是磨头直径（6~20mm），设备必须支持半径补偿。系统根据设定的轨迹自动计算刀具中心路径，保证实际加工轮廓与设计图纸严格一致。

转角减速与圆弧插补：

洗手盆孔的四角通常为 R10~R30mm 的圆角（防止应力集中导致开裂）。

在加工圆弧段时，CNC系统需自动减速，防止因惯性导致圆弧过切或产生多边形棱角。高档系统采用样条插补（Spline Interpolation），保证圆弧曲线光滑无痕。

3. 边缘质量控制（防崩边技术）

玻璃加工ZUI大的风险是崩边（Chip-out），一旦崩边，整块价值数千元的台面板即报废。

水刀切割的优势：由于是冷态切割，且磨料水射流对玻璃上下表面施加的压力相对均匀，几乎不产生崩边。唯一的风险在于穿孔瞬间（起刀点）。现代水刀采用 “倾斜穿孔” 或 “低压力预穿透” 技术，在玻璃边缘外侧（废料区）穿孔，然后切入工件，避免在成品区留下损伤。

磨头铣削的防崩边策略：

顺铣与逆铣选择：在加工玻璃边缘时，通常采用顺铣（刀具旋转方向与进给方向一致），以减少微裂纹的产生。

分层铣削：对于厚玻璃（>12mm），不采用一次切透，而是分 2~3 层 逐步下刀。第1层仅铣削深度的 1/3，第二层继续加深，最后一层穿透并留微量余量进行光刀。

上下表面保护：加工前在玻璃表面粘贴PVC保护膜或水性保护涂层，加工时保护膜可有效抑制崩边的扩展。

三、 特殊工艺：水刀与磨头的复合应用

高端玻璃加工中心（如 Intermac、Bavelloni 等品牌）常采用 “水刀+电主轴”双工位 或 “五轴联动” 配置，实现更高级的加工效果：

台下盆安装槽的加工

台下盆的安装需要玻璃台面内侧铣出一个 “下沉台阶” （类似止口），用于承托水盆边缘。

实现方式：使用 成型磨轮 或 五轴水刀，在盆孔内沿铣出一个 宽 10~20mm、深 2~5mm 的台阶面。这个台阶的平面度和深度一致性直接决定了水盆安装后的密封性和美观度。

45° 斜边与异形边处理

现代台面流行“无挡水边”或“斜边盆孔”，要求玻璃边缘具有特定的角度（如 30°、45° 倒角）。

实现方式：五轴联动水刀或五轴加工中心。刀具或水刀头可在加工过程中实时调整角度，一次性完成垂直切割和斜面倒角，避免二次装夹带来的定位误差。

四、 加工工艺参数与节拍控制

在大规模生产中，除了精度，节拍（Cycle Time）也是核心指标。

水刀切割参数

压力：通常设定在 3800~4200 bar（380~420 MPa）。

速度：切割 12mm 普通钠钙玻璃，速度约为 300~600 mm/min。一个标准的 500mm × 400mm 洗手盆孔，水刀切割耗时约 2~4 分钟。

磨料：使用 80目或120目石榴砂，流量控制在 0.3~0.6 kg/min。

磨头铣削参数

主轴转速：电主轴通常运行在 8000~12000 rpm。

进给速度：粗加工（去除余量）可达 2~5 m/min，精加工（光边）降至 0.5~1 m/min。

冷却：必须配备水冷或油雾冷却系统，防止玻璃局部过热产生热应力裂纹，同时冲走玻璃粉屑。
